skema box monitor pangung 15inch

skema box speaker monitor panggung 15''

gambar ukuran skema box speaker monitor model beyma, bisa menjadi pilihan bagi anda yang penasaran inggin membuat sendiri box monitor untuk panggung. selain speaker agar suara monitor baik skema pada box juga di perlukan ,karena monitor sendiri berfungsi sebagai panduan monitoring musisi di atas panggung atau pentas untuk dapat lebih jelas mengenai skema ini maka anda save di perangkat anda

jika anda mengalami kesulitan dalam pembuatan box speaker ini sendiri,sebaiknya anda membawa skema yang ada ke tukang perajin box speaker langsung,dikarenakan dalam pembuatan box speaker ini sendiri harus mengunakan alat kerja yang lengkap,supaya hasil maksimal.

apalagi skema khususnya box monitor panggung memilikilekukan yang lumayan sulit untuk di buat.

jika anda baru belajar dalam membuat box speaker sendiri,maka skema dibawah harus anda indari,karena selain ahli,anda harus pandai membaca gambar

setelah box speaker selesai,maka tahap selanjutnya adalah membuat finising pada box speaker,

setelah anda melaukan finising maka lakukan lankah memasukan peredam ke dalam box speaker

untuk tau cara finising box speaker lihat disini cara finising box speaker

PROFESSIONAL LOUDSPEAKERS

Technical Specifications
Acoustic cabinet: FR15A
Description : 2 Way System. 15" and High Frequency unit
Power AES :1.000 MW

Power Program: 2.000 W

Sensitivity 2,83v 1m: 97 dB

Max. SPL continuous :127 dB

Max. SPL peak: 133 dB

Frequency response :40- 20.000 Hz.

Bass Loudspeakers: 15P 1000ND

Compression Driver: TPL1 50

Constant Directivity Horn: TD TPL

Crossover:External

Hardware:External

lihat juga skema box monitor pangung yang untuk speaker 12 inch klik disini

jika inggin melihat skema box speaker 12x2 fullrange untuk speaker foh bisa  klik disini

spesifikasi:

PROFESSIONAL LOUDSPEAKERS: 15P1000 Nd

KEY FEATURES
Real 1000 WAES power handling
Sensitivity: 97 dB 2.83V
4" Duo Technology voice coil
Forced air convection circuit for low power compression
Extended controlled displacement: Xmax t 8 mm
Massive mechanical displacement capability: 52 mm p-p

TECHNICAL SPECIFICATIONS
Nominal diameter 380 mm. 15 in
Rated impedance 8 ohms
Minimum impedance 6.3 ohms
Power capacity 1000 w AES
Program power 2000 w
Sensitivity 97 dB 2.83v 1m 2TT
Frequency range 30- 2000 Hz
Voice coil diameter 00 mm, 4 in
Magnetic assembly weigh 4.62 kg. 10.16 lb
BL facto 24.3 N /A
Voice coil length 21 mm
Air gap heigh 2 mm
X damage (peak to peak 52 mm
TPL-150

EY FEATURES
Superior sound reproduction quality
Extended frequency response (1 23 kHz)
High sensitivity (99 dB)
Extremely linear frequency response
o Low distortion
Designed for the high frequencies reproduction

TECHNICAL SPECIFICATIONS
Rated impedance 8 ohms
D.C. Resistance 5.9 ohms
Power capacity 800 w AES above 1 kHz
Program power 160 w above 1 kHz
Sensitivity 99 dB 1w 1m
Frequency range 1- 23000 Hz
Voice coil diameter 00 mm. 4 in
Recommended Crossover 1 kHz or higher (12 dB/oct. min.)
Net weigh 2.18 kg. 4.8 lb

PROFESSIONAL LOUDSPEAKERS

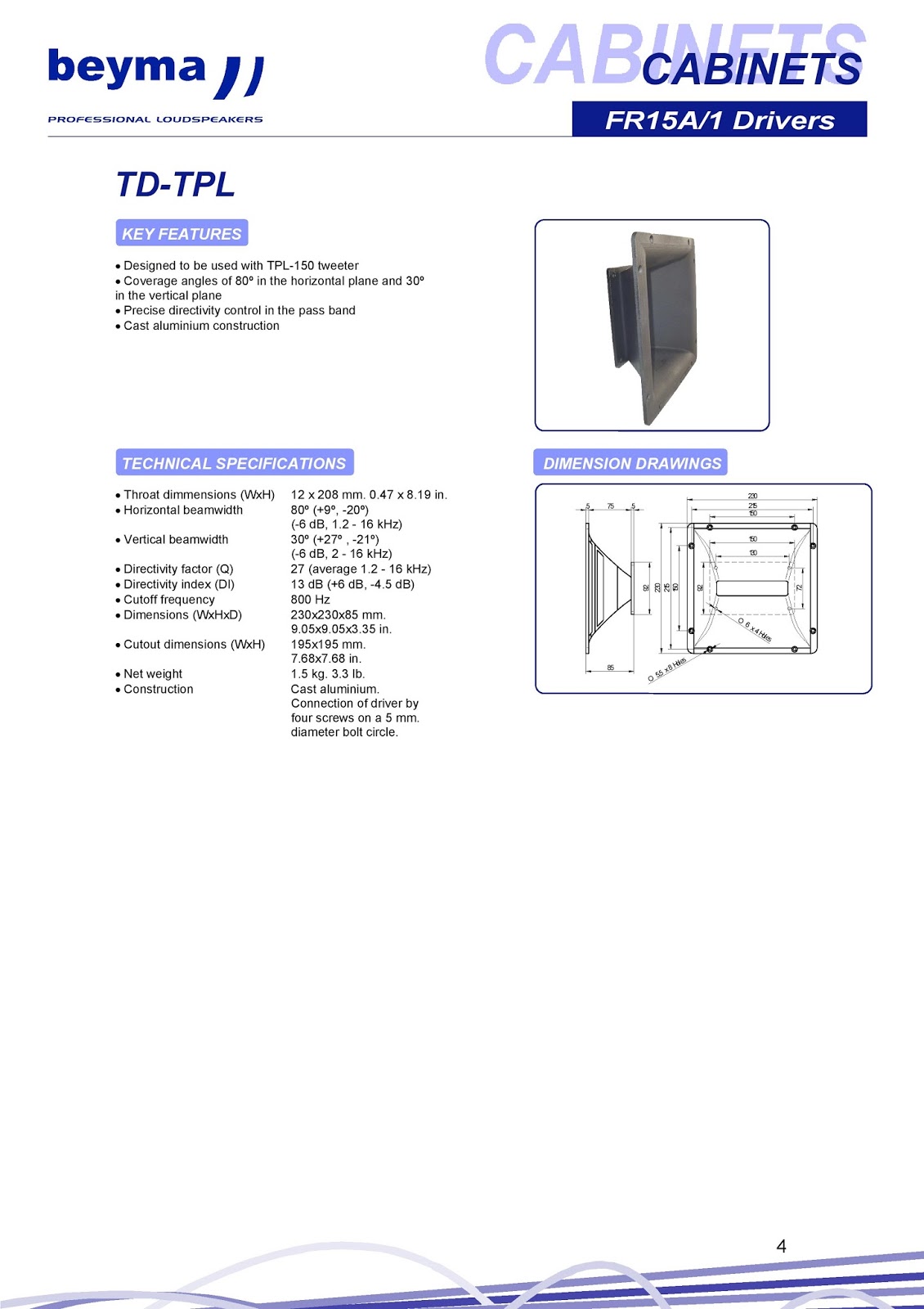

TD-TPL
KEY FEATURES
Designed to be used with TPL-150 tweeter
Coverage angles of 80 in the horizontal plane and 30°
in the vertical plane
Precise directivity control in
the pass band
Cast aluminium construction

TECHNICAL SPECIFICATIONS
Throat dimmensions (WxH 2 x 208 mm. 0.47 x 8.19 in
Horizontal beamwidth 80 90, -20 6 dB, 1.2 16 kHz)
Vertical beamwidth 300 (+27-210)6 dB, 2 16 kHz)
Directivity factor (Q) 27 (average 1.2 16 kHz)
Directivity index (DI) 13 dB (+6 dB, -4.5 dB 800 Hz
Cutoff frequency 230x230x85 mm.
Dimensions (WxHxD) 9.05x9.05x3.35 in.
Cutout dimensions (WxH 95x195 mm. 7.68x7.68 in 1.5 kg. 3.3 lb.
